CKJ5Y-80，CKJ5Y-125，CKJ5Y-160真空接触器

CKJ5Y-80，CKJ5Y-125，CKJ5Y-160真空接触器

一、主要技术参数

1. 额定工作电压：660V、1140V。

2. 额定工作电流：CKJ5Y-80/0.66型为80A，CKJ5Y-125/1.14型为125A，CKJ5Y-160/1.14型为160A。

3. 主回路极数：三级。

4. 额定控制电流电压：36V 220V 380V(AC)频率为50Hz，开路控制电源电压不超过120%US。

5. 辅助触头：二常开，二常闭。

6. 真空灭弧室：外壳为陶瓷结构。

7. 主触头参数：终压力30n。 开距：1.8±0.2（mm），超距：1±0.1（mm）。

8. 工作制和操作频率：本接触器适用于八小时工作制，间断不期工作制、继续工作制、继续周期工作时，操作频率为AC3600次/h，短时（20s）2500次/h。

9. 极限分断能力：2500A。

10.主回路接通与分断能力。CKJ5Y-80A/0.66型接通1250A100次分断，1000A25次。

11.电寿命：AC6万次。

12.机械寿命：300万次。

13.外形尺寸：163X150X127

14.安装尺寸：107X141 4-8.3（mm）

15.重量：4Kg

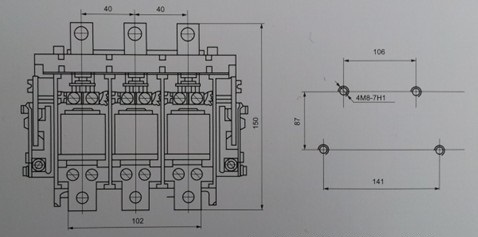

二、外形及安装尺寸
