LDM-Z,LDM-T 溜槽堵塞保护装置,溜槽堵塞检测器

更新时间:2017-10-21

访问量:873

厂商性质:生产厂家

生产地址:

简要描述:
LDM-Z,LDM-T 溜槽堵塞保护装置,溜槽堵塞检测器
本系列溜槽堵塞保护装置适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时,检测器将发出报警或停机信号,防止由物料堵塞溜槽而造成的恶性事故。

LDM-Z,LDM-T 溜槽堵塞保护装置,溜槽堵塞检测器

概述:
LDM系列溜槽堵塞保护装置由LDM-Z型、LDM-T型号两种组成。
主要用途:
本系列溜槽堵塞保护装置适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时,检测器将发出报警或停机信号,防止由物料堵塞溜槽而造成的恶性事故。
型号及含义:

使用条件:
海拔高度:低于2000M;           环境温度:-35℃~+50℃;
相对温度:不大于95%;           大气压力:80~110kpa;
工作位置:安装在溜槽不受物料冲击的侧壁上
主要技术指标:

型号

触点数量

触点容量

工作角度

极限角度

结构形式

防护等级

LDM-Z

常开1
常闭1

AC220V
1A

≥5°

30°

门式结构
自动复位

IP55

LDM-T

常开1
常闭1

AC380V
3A

≥7°

30°

门式结构
压簧复位

IP55


 6 结构特性及工作原理:
1.LDM-Z型溜槽堵塞检测器
结构:LDM-Z型溜槽检测器采用门式结构,选用舌簧管作为接近式开关关,将两支舌簧管并排放在盒内用环氧树脂灌封以增加可靠性。
原理:当物料在溜槽中造成堆堵时,堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近,舌簧开关在外磁场的作用下,簧片被磁化、并克服簧片的恢复力而动作,从而发出告警或停机信号,当溜槽堵塞故障排除后,活动门受压簧的作用恢复原状。
2.LDM-T型溜槽检测器

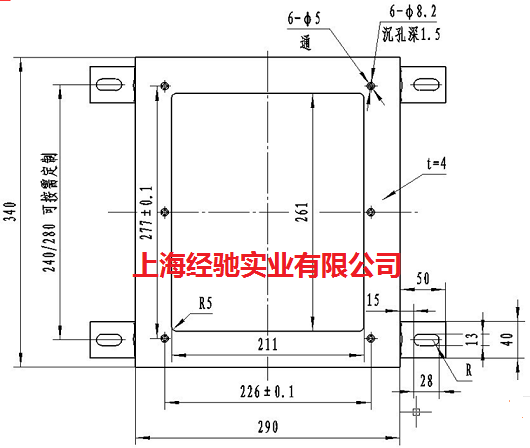

结构:LDM-T型溜槽检测器也采用门式结构,具有压簧自动复位功能,内部装有JLXK1-111M型行程开关为密封防护式。两种溜槽堵塞装置外形相同区别在于箱内选用开关不同。结构见图(1)
原理:本装置采用门式结构,弹簧复位,安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力,从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时,其控制开关动作,从而发出报警或停机信号。如将其接至振打器控制线路上,可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后,活动门自动复位。
