LXQ-V-10KV,LXQ-V-35KV 齿轮型消谐器
LXQ型消谐器zui大特点,是电阻体裸露在外面,“L”是“裸”的汉语拼音*个字母,以区别当时有外瓷套的RXQ型消谐器。因为没有外瓷套,消谐器的体积显著减小,可以安装在压变柜狭小的空间里,从而得到广泛的应用。
LXQ-Ⅳ型齿轮形消谐器与以往三种型号消谐器相比较,具有以下特点:
电阻片呈齿轮状,与圆形相比,电阻表面积增加50%以上,散热面积增大,相应的容量也增加。在电网zui苛刻的故障条件下,如长时间的间隙性接地,齿轮形消谐器的容量*要求。在相同体积下,其他类型消谐器是不具备此种条件。
电阻片高度降低,消谐器整体高度有所减小,更有利于空间有限的压变柜内安装。
消谐器电阻片数增多,有利于组装多种电压等级的消谐器,除了满足电网电压等级——3、6、10、20、35kV的要求外,还能满足发电机电压等级,如13.8、15.7、18、22、24、26kV的要求。
若消谐器安装在户外,与中间有孔消谐器相比,中间无孔的齿轮形消谐器的电阻值受天气潮湿影响小得多。有中孔的消谐器在受潮后,孔内潮气长时间不易蒸发,使得消谐器的电阻值长期处在不能消谐状态。
齿轮形消谐器的绝缘强度能够与压变中性点弱绝缘相匹配,当压变中性点产生很高的电压时,齿轮形消谐器上的放电间隙会先放电,且能自恢复,有利于保护压变中性点绝缘。因此,LXQⅣ型消谐器不再区分带“D”与不带“D”的类别。方便用户使用。

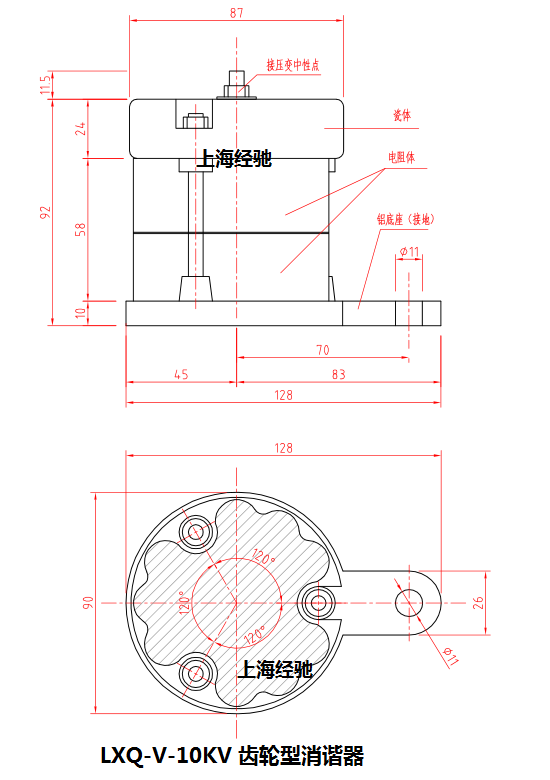

LXQ-V-10KV,LXQ-V-35KV 齿轮型消谐器
