GEJ20 矿用隔爆型跑偏传感器

点击放大
产品型号:
产品报价:
产品特点:
GEJ20 矿用隔爆型跑偏传感器
GEJ20矿用隔爆型跑偏传感器(以下简称跑偏传感器),本跑偏传感器适用于具有瓦斯及煤尘等爆炸性危险的场合,也可适用于地面非爆炸性环境中使用, 如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。
  GEJ20 矿用隔爆型跑偏传感器的详细资料:

GEJ20 矿用隔爆型跑偏传感器

一、 主要用途:

   GEJ20 矿用隔爆型跑偏传感器(以下简称跑偏传感器),本跑偏传感器适用于具有瓦斯及煤尘等爆炸性危险的场合,也可适用于地面非爆炸性环境中使用, 如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。

跑偏传感器是目前矿用带式输送机在主要保护设备之一。在煤及各种原材料运输系统中,使用这种传感器,能防止胶带因跑偏而导致洒煤、引起运输系统的混乱。

二、 使用环境条件:

跑偏传感器在下列条件下应能可靠工作:

a) 环境温度-10+40℃;

b) 平均相对湿度不大于95%+25℃时);

c) 大气压力:80106KPa

d) 无显著振动和冲击的场合;

e) 煤矿井下有甲烷、粉尘爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。主要用于井下巷道内(皮带输送机架上)。

、 产品执行标准:

GB3836-2000

MT 210-1990

MT/T648-1997(4.3.10、4.4、4.9、4.10.4、4.10.5除外)

Q/320681 KAF 05-2011

四、防爆型式

    矿用隔爆型,标志为“ExdⅠ”。    防护等级:IP42。

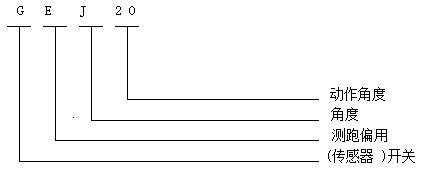

五 、 型号含义

六、 外形尺寸、重量及安装尺寸:

1外形尺寸(长×宽×高)

400mm×360mm×210mm

2  重量: 约16kg

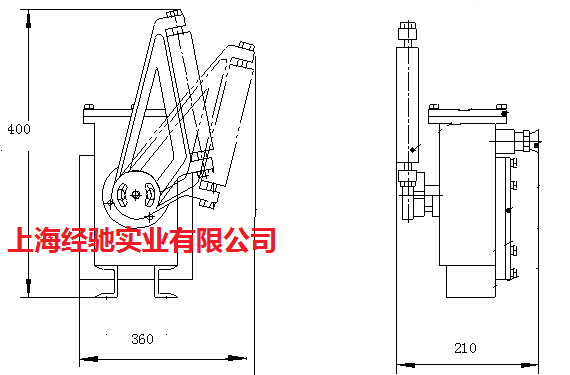

七、 外形图:

八、 技术数据

1. 触杆的动作力:20N~100N

2. 动作角度:20°±3°(一级、单向)。

3. 复位角度:10°±5°

4. 极限角度:不小于70°

5. 接点容量: AC127V/1A(阻性负载)

6. 接触电阻:接点闭合时接触电阻不大于0.1Ω,振动、冲击后接触电阻不大于0.2Ω

7. 输出形式:一对常开、一对常闭无源接点。

8. 动作性能:

跑偏传感器受动作力作用,探杆转动至动作角度时应立即动作,常开接点闭合,常闭接点断开;动作力撤除探杆自动返回原位经过复位角度时立即恢复,常开接点断开,常闭接点闭合

九、结构特征与工作原理

跑偏传感器为矿用隔爆型结构,外壳采用钢板(Q235)制成,金属零部件必须进行防锈、防蚀处理,外壁采用烤漆、内壁采用灰色耐弧漆处理。

跑偏传感器受动作力作用,托辊轴转动至(20°±3°)动作角度时立即动作,常开接点闭合,常闭接点断开,发出胶带跑偏信号,进而使系统断电停机。动作力撤除探杆自动返回原位,经过复位(10°±5°)角度时立即恢复,常开接点断开,常闭接点闭合。

十、安装 使用、维护说明

1.用户安装跑偏传感器之前,转动托辊轴,用万用表检测行程开关接点动作是否正常。

2.使用时应检查输入电压、电流应以铭牌上的电压、电流是否相符。

3.用户需根据输送机的机型,参照本跑偏开关安装尺寸,自行配置安装底脚或安装板.底脚和安装板的孔以长孔为宜,以便根据需要调整安装距离

4.检修时应注意防止失爆(注意不要碰坏隔爆面、接线盒盖板的紧固、不得丢失引入装置中的密封圈及堵板、垫圈,注意适当拧紧压紧螺母)。

5.严禁带电开盖。

十一、故障分析与排除

当托辊轴受外力作用转动至(20°±3°)时本开关内发出一组通断开关量来控制系统

断电停机。如果不停机检查1. 开关内 凸轮是否已把行程开关动作。2, 查开关内的行程开关触点是否良好。3,行程开关与接线端子连线是否牢固。

十二,输、贮存

   1 包装后的跑偏传感器,在避免雨雪直接淋袭的条件下,可适用于水运、陆运及空运等各种运输方式。

2跑偏传感器包装后,可在温度为-10℃~40℃,相对湿度不大于90%且无腐蚀性物质、无强烈振动的室内存放一年以上。

十三、发货随机文件

1装箱单

2 产品合格证;

3 产品使用说明书

4其它附件

警告:

1. 下井前需检查产品隔爆参数:隔爆面长度、隔爆面粗糙度、隔爆面间隙(隔爆面的间隙应在盖好盖板后或关上门后进行检查测量)、电气间隙、爬电距离(在zui苛刻条件下,接线后是否还满足要求)、引入装置(橡胶圈是否符合要求)等,符合要求后方可下井投入使用。

2.. 在使用前,应检验产品保护功能是否正常,动作是否灵活、闭锁是否可靠,显示是否正确,符合要求后,方可投入使用。

3. 严禁带电开盖不得带电检修、搬迁防爆电气设备

4. 防爆电气设备的维修,应由掌握、熟悉防爆电气相关知识的专业人员进行检查与维修。

5. 维修单位应具备维修的装备和必要的检查和试验装置

6. 应制定防爆电气设备维修计划,定期对防爆电气设备检查和维修

7. 防爆电气设备维修必须按GB3836.13-1997要求进行,防爆设备维修后,应进行防爆参数测量、检验并满足GB3836规定中的防爆型式标准的要求

8. 维修后的设备,应经检验合格后,方可投入使用

9. 注意保护隔爆面,防止各种锐器划伤隔爆面,维修后应拧紧固件,保持引入装置里的橡胶密封圈为密封状态。
