QT5-012/7,QT5-012/8,QT5-012/9 起重机联动控制台
1、适用范围
QT5系列室内用起重机控制台(以下简称控制台)适用于交流50HZ电压660伏以下和直流电压440伏以下的电力线路或控制线路中,控制起重运输机械和类似条件的电器设备中的电机起动、调速、制动和换向。
1、控制台适用于下列环境中:
a、周围空气温度不超过+40℃,24小时周期内的平均温度不超过+35℃,周围空气温度不低于-5℃。 QT5-012/7,QT5-012/8,QT5-012/9 起重机联动控制台
b、海拔高度不超过2000米。
c、安装地点空气清洁,在+40℃的zui高温度下相对湿度不超过50%,在较低温度时,允许有较大的相对湿度(例如在20℃时可为90%)。但应考虑到由于湿度变化,可能偶然产生轻度凝露。
d、安装部位zui高振动条件为:5~13HZ时,位移为1.5mm;13~150HZ时,振动加速度为10m/S2。
e、供电电网质量合格,进线电压波动范围不超过额定电压值的±10%。
f、垂直安装,倾斜度不超过5°。
g、安装牢固,在主机工作过程中不会财务预算生相对于主机的水平移动和垂直跳动。
2、控制台的型号及其含义如下:
2、外形及安装尺寸
控制台和各型控制箱的外形及安装尺寸分别见图1、2、3、4、5。非标准控制台和控制箱另见说明。脚踏开关结构和外形尺寸见图6。
图1控制台外形图1
图2 1型控制箱(内装2个控制器)

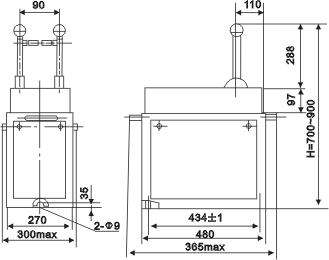

图3 2型控制箱(抓斗双手柄、内装2个控制器)
图4 3型控制箱(主付钩双手柄、内装2个控制器)
图5 4型控制箱(内装一个控制器)

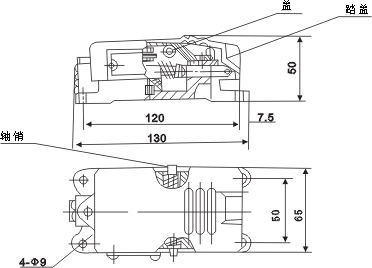

图6 脚踏开关结构和外型尺寸图
